Вариаторная коробка передач по сути тот же автомат, только более «интеллектуально развитый». Она способна передавать крутящий момент вала в оптимально подобранном диапазоне оборотов. Машина, оборудованная вариатором, ведет себя более динамично, не допускает рывков и толчков.

  1. Коробка передач вариатор
  2. Что такое вариаторная трансмиссия?
  3. Отличие от автомата (АКПП)
  4. Принцип работы CVT
  5. Из чего состоит
  6. Плюсы и минусы вариатора (таблица)
  7. Заключение

Коробка передач вариатор

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Первый автомобиль с вариатором был произведен еще в 50-х годах прошлого столетия, но массовое распространение эта трансмиссия получила сравнительно недавно. Сегодня многие производители сделали акцент на производстве авто именно с вариатором, роботом или обычным автоматом. Хотя традиционная механика все еще хорошо сбывается, но число реализуемых автомобилей с МКПП постепенно снижается. В этой статье подробно расскажем, что такое вариатор, и каков его принцип работы.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП — видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Принцип работы CVT

Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).

В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.

Видео

Разбор вариатора (посмотреть из чего состоит трансмиссия изнутри).

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

  1. В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
  2. С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

принцип работы вариатора

Как видим, принцип работы вариатора предельно прост, но крайне эффективен.

Как работает вариатор - принцип работы, устройство

ЧИТАЙТЕ ТАКЖЕ Как правильно эксплуатировать вариатор? DSG — коробка робот от Volkswagen PowerShift — роботизированная коробка Ford

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

  • центробежным (CVT Transmatic);
  • многодисковым «мокрым» (CVT Multitronic);
  • электромагнитным (CVT Hyper);
  • гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).
Читать статью  Устройство автомобиля: принципы работы сцепления

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Неисправный насос вариатора - проблема

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Гидроблок

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

фильтр для вариатора

Главные достоинства и недостатки CVT

Прежде чем перейти к рассмотрению плюсов и минусов вариатора, также стоит несколько слов сказать о другой разновидности бесступенчатой коробки – тороидной. Как уже говорилось, на 95% японских, немецких, корейских и других авто ставят либо клиноременной, либо клиноцепной вариатор. Остальные 5% транспортных средств оснащены тороидным типом CVT. Он не получил должного распространения, так как по многих характеристикам уступает аналогу с ремнем/цепью. Итак, за что любят и недолюбливают вариаторную коробку? Причины следующие:

Плюсы CVT

Минусы CVT

Высокий уровень комфорта: автомобиль с вариатором издает намного меньше шума в салоне, чем с МКПП или АКПП

Ремень или цепь из-за постоянных высоких нагрузок быстро изнашивается

Постоянная тяга, передача мощности в непрерывном потоке, незаметное для водителя переключение скоростей

Коробка передач требовательна к качеству и уровню моторного масла

КПД примерно на 5% выше, чем у автоматической коробки

Не ставится на мощные автомобили (известно всего несколько моделей)

Легкость управления, возможность ручного выбора режима работы вариаторной коробки

В случае поломки требует серьёзных материальных затрат

Автомобилем с вариатором удобнее управлять, чем машиной с механикой и даже автоматом

Недостаточно хорошо распространена сеть СТО (особенно в небольших городах), отсутствие необходимого количества мастеров, ремонтирующих вариатор на самом высоком уровне

Исключены рывки во время стремительного разгона или торможения, что можно наблюдать на авто с другими КПП

Дороже в обслуживании, чем автоматическая и тем более МКПП

Отсутствие высоких нагрузок на двигатель и коробку за счет постоянно имеющегося передаточного отношения положительно сказывается на уровне расхода топлива

Нуждается в регулярной чистке фильтров и магнитов особенно на авто с пробегом свыше 150 тыс. км

Бесступенчатая коробка не провоцирует буксировку колес на обледенелом участке трассы, следовательно, возрастает уровень безопасности

Вариатор боится буксировки, это значит, что автомобиль с CVT не предназначен для работы в экстремальных условиях. Можно сказать, что это коробка для исключительно городских машин

Каждый автовладелец может найти другие слабые и сильные стороны вариаторной коробки, основываясь на личных предпочтениях, собственном водительском стаже. Есть категория водителей, которая не переносит «молчаливость» силового агрегата. Двигатель в паре с CVT никак не реагирует ни на молниеносное ускорение, ни на планомерные переходы на высокие и низкие скорости.

Кто привык ездить на спортивных машинах с обычной МКПП, вряд ли сможет без характерного «рева» двигателя. Ощутить драйв за рулем машины с бесступенчатой коробкой не получится, отчасти по той причине, что вариатор не ставят на модели с действительно мощными моторами. Решение приобретать авто с CVT или сделать выбор в пользу механики зависит исключительно от желаний и потребностей.

Заключение

Разобраться с тем, как устроен и как работает вариатор крайне просто. Можно всего лишь один раз проехаться за рулем транспортного средства с бесступенчатой трансмиссией, чтобы на себе ощутить её достоинства. Отметим, что последние несколько лет активно идут работы над совершенством конструкции CVT.

Инженеры концерна Nissan совместно с коллегами из Jatco разработали собственный агрегат, которым сегодня комплектуют многие японские марки авто. Его рабочий диапазон увеличен на 20% в сравнении с обычным клиноременным вариатором. Автомобиль с КПП Jatco еще быстрее набирает скорость и тормозит. Внедренная технологичная система ASC постоянно подбирает лучшее передаточное число, максимально разгружая двигатель и продлевая срок службы трансмиссии. Стремление ведущих автокомпаний развивать и совершенствовать вариаторную коробку лишний раз подчеркивает, что автомобильное будущее за бесступенчатой трансмиссией.

Этот страшный вариатор – мифы и правда о бесступенчатых коробках

«Слушай, а не страшно брать, с вариатором-то?» – все время спрашивают те, кто собрались покупать подержанный Nissan Qashqai или, скажем, Audi A5. Бесступенчатых трансмиссий боятся… Справедливо ли? Все зависит от конкретного типа коробки – «вариантов вариатора» очень много.

История часто несправедлива в отношении вариатора. То это перспективная трансмиссия, то символ дешевой и неудачной автоматической КПП. После выпуска первых легковушек DAF 600 с вариатором и попыток применения аналогичных конструкций с ремнями на машинах Вольво прошло уже более тридцати лет, и изящная идея все еще пытается обрести столь же изящное техническое воплощение.

За прошедшие годы вариаторы из экзотики превратились во вполне себе обычный тип «автомата», особенно на японских машинах, успев пережить несколько кризисов, набирая и теряя баллы репутации и претерпев несколько крайне значительных изменений конструкции. Причем сейчас в серийном производстве присутствуют все они вместе взятые. Обычно вопрос «что выбрать» не стоит выбора типов трансмиссий на одной модели машины нет, максимум можно выбирать между механической КПП и вариатором (редкие исключения только подтверждают правило), но этот материал будет полезен для понимания того, с чем придется столкнуться в процессе эксплуатации.

Читать статью  Что такое трансмиссия автомобиля?

Принципиальная конструкция

Напомню, что суть вариаторной трансмиссии довольно проста. Передаточное отношение меняется в определенном диапазоне плавно, без ступеней, при этом обороты мотора могут находиться в оптимальной зоне для данного режима движения, что повышает экономичность и улучшает тяговые возможности машины. Это в теории.

На практике же различные конструктивные исполнения могут иметь множество недостатков, порой перечеркивающих их достоинства. Есть несколько способов передавать крутящий момент, плавно меняя передаточное отношение. Самый простой и очевидный способ – это передача момента ремнем через шкивы, диаметры которых постоянно изменяются. Конструкции такого рода были известны с древности – обычный кожаный ремень мог двигаться по коническому шкиву, удерживаемый от сползания роликом натяжения.

Диаметр второго шкива при этом оставался неизменным или же, как и в современных конструкциях, шкивы были сложными и составными, а ремень просто зажимался с боков – с одной стороны пружиной внутри шкива, обеспечивающей натяжение, а на другой шкив мог регулироваться. Последняя конструкция ближе всего к существующим поныне автоматическим трансмиссиям.

Старинный вариант

Предприятие братьев Ван Дорн, входившее в промышленную империю DAF, использовало простую схему с тянущим мягким ремнем – но уже не кожаным, а металлокордным – для своих легковушек. После покупки DAF компанией Volvo схему попытались применить на более крупной машине – Volvo 340, но не очень удачно. Трансмиссия получилась очень большой, заняв много места в багажнике, – у машины была схема трансэксл, когда двигатель расположен спереди, а КПП – на заднем мосту. Открыто расположенные шкивы загрязнялись, а ремни пробуксовывали, растягивались и горели. Опыт был признан неудачным.

Впрочем, сама конструкция не исчезла. Не пригодившись на автомобилях, она завоевала себе место под капотом мотороллеров и снегоходов, вполне соответствуя применению этих транспортных средств. С меньшим крутящим моментом она прекрасно справлялась, недорогой тянущий ремень можно было менять раз в сезон, а то и чаще, эта простая операция не требовала серьезных затрат, а малая масса и простота обеспечила самое широкое распространение. В общем, обычная схема с тянущим ремнем жива и поныне. Причем чувствует она себя очень уверенно, ни о какой замене на сложные наборные ремни или цепи речи даже не идет.

Варьируем материал ремня

Вариаторы, столь успешно прижившиеся в мототехнике, на машинах долгие годы не применялись, но простота и удобство схемы не давали конструкторам покоя. Основные проблемы были уже давно выявлены – при хорошем динамическом диапазоне такой АКПП ей все же очень мешали снижение КПД при крайних передаточных отношениях (когда разница между диаметрами ведущего и ведомого шкивов становилась слишком большой) и большая нагрузка на ремень при этом.

Сильно улучшило позиции вариатора изобретение компанией братьев Ван Дорн наборного стального ремня. Конструкция его состояла из нескольких несущих стальных лент-ремней и перпендикулярно нанизанных на них стальных пластин сложной формы, позволяющей передавать вращение со шкивов.


Для трогания с места предусматривалось обычное фрикционное сцепление (как на «механике»), а для расширения динамического диапазона и заднего хода еще и планетарная передача, знакомая по классическим АКПП. Поначалу вариаторы оснащались еще и повышающими редукторами для снижения передаваемого момента, но серийные конструкции были устроены уже немного проще.

Ресурс таких конструкций возрос до вполне приемлемых 80-120 тысяч километров пробега, но недостатков хватало. И в первую очередь не хватало надежности в работе. Особого распространения схема не получила, так как дальнейшее небольшое усовершенствование схемы работы ремня значительно улучшило характеристики трансмиссии.

Основные недостатки касались вибраций и (все еще) крайних передаточных отношений. При минимальном диаметре одного из шкивов ремень на нем сильно изгибался и к тому же пробуксовывал из-за недостаточной площади соприкосновения. Любые рывки тяги провоцировали пробуксовку еще сильнее. Пробуксовка быстро изнашивала ремень и шкивы. Возникающие при пробуксовке вибрации попутно вредили трансмиссии и снижали комфорт. В результате даже такая усовершенствованная конструкция применялась только на малолитражных машинах. Наиболее популярная из них – это Nissan Micra K11, дебютировавшая в 1992 году.


На фото: Nissan Micra K11

Тянущий вариант и гидротрансформатор

Исправить ситуацию помог гидротрансформатор вместо фрикционного сцепления и изменение схемы работы ремня. «Бублик», который был задействован при трогании машины, позволял избежать рывков тяги, а заодно и облегчить старт. А значит, можно было ограничиться меньшим передаточным отношением при трогании и заодно снизить вероятность пробуксовки из-за смягчения рывков ГТД.

Второе важное новшество – применение так называемого «толкающего ремня». В этом случае крутящий момент передавался не на той ветви ремня, что тянул ведущий шкив, а на той, что он толкал. Стальные бандажи, основа ремня, не испытывали больше нагрузки на растяжение, а все усилие передавалось через пакет пластин.

Это нововведение уменьшило износ ремня и улучшило условия его работы. А все вместе позволило применять вариатор на весьма мощных моторах. Изначально моторы 1,6 литра были пределом, но сейчас аналогичные конструкции применяют уже и на моторах 2,5, а то и 3,5 литра. Например, так устроены самые распространенные конструкции вариаторов Jatco, применяемые на многих японских машинах, например, бестселлерах Nissan Qashqai и X-Trail, а за ними – Renault Megane и Fluence, Mitsubishi Outlander и ASX…


На фото: вариатор Jatco jf011e

Путь от первых конструкций, на первый взгляд, не так уж велик… Но на деле в эти годы шла долгая кропотливая работа по улучшению вариатора такой схемы, позволившая сделать его весьма надежным, простым в эксплуатации и ремонте, сохранив при этом относительно недорогую конструкцию.

Читать статью  Снятие вариатора

Вариации на тему

Схема с толкающим ремнем на слабых моторах может применяться и без ГТД, что демонстрируют вполне неплохие конструкции на некоторых китайских машинах. Простого сцепления хватает для обеспечения нужных характеристик, пусть и машины с упрощенными трансмиссиями едут уже не столь хорошо. Зато цена совсем невелика, а конструкция даже проще, чем у иной «механики». Собственно, один из первых удачных вариаторов с толкающих ремнем на Subaru Justy был устроен именно так.


На фото: Subaru Justy

Вариант с цепью

Использовать вместо ремня цепь кажется очень разумной затеей. Благо вариант это проверенный, роликовая цепь давно заменила ременную передачу там, где возможностей ремня уже не хватало, в тех же мотоциклах или промышленных передачах. Вот и в вариаторах цепь пришла на смену ремню, когда показалось, что тянущий ремень уже не справляется.

Разумеется, у вариаторов нет зубцов для зацепления, так что мощная пластинчатая цепь просто зажимается с боков шкивами. Серьезными преимуществами являются меньший возможный радиус закругления и большая прочность на сжатие. Да и растяжение цепи зависит в основном от износа в ее подшипниках, а значит, теоретически есть возможность сделать ее очень ресурсной, ограниченной только по износу контактных площадок.


В результате вариатор с цепью может быть заметно прочнее, меньше боится пиковых нагрузок и позволяет расширить динамический диапазон трансмиссии. Есть и экспериментальные конструкции, где один из шкивов зубчатый, а натяжение обеспечивается дополнительным роликом, но в серийном производстве пока господствует более компактная схема с двумя подвижными шкивами и передачей момента простым фрикционным зацеплением.

Конструкция с тянущей цепью была успешно реализована компанией Volkswagen в сотрудничестве с LuK для машин с продольным расположением двигателя в конце девяностых годов и применяется вплоть до сегодняшнего дня. Речь идет о вариаторах Multitronic – они выдерживают крутящий момент до 310 Нм. Применение цепи позволило заметно поднять передаваемый момент, а все недостатки трансмиссии оказались конструктивными и мало связанными с самой схемой.

Разве что ресурс цепи получился сравнительно невелик, около 100 тысяч километров пробега, но с учетом относительно небольшой ее цены и простоты замены это можно считать вполне успешным результатом. Помощь в разработке цепи и шкивов оказывала компания LuK, она же предложила свои услуги компании Subaru, когда та решила создать свой клиноцепной вариатор Lineatronic.

Результат впечатляет, новая трансмиссия «переваривает» момент двухлитрового турбомотора и при этом умеет быть экономичной и спортивной одновременно. Без ГТД и тут не обошлось. Для Субару это не первый опыт работы с вариаторами, они были одними из пионеров внедрения вариаторов с толкающим ремнем, выпустив в 1984 году свой вариант ECVT для модели Justy, но от дальнейших разработок отказались, хотя первый опыт и был весьма успешным.

Вариации в форме тора

Европейские производители пошли по пути роботизации вальных КПП (Volkswagen DSG, Ford PowerShift и т.п.), а японские компании, объединив усилия, продолжают работу над вариаторами. Следующим шагом в развитии стал отказ от ремня и цепи при передаче крутящего момента в пользу трения шкивов.

Подобные конструкции применялись и ранее, но фрикционная передача с коническими валами и промежуточным роликом слишком громоздка для применения в автомобиле. Но на помощь пришла схема с тороидальными поверхностями, так называемый «тороидальный вариатор». В этом случае вращение передается с ведущего тороидального конуса на ведомый с помощью промежуточного ролика.

Хитрость конструкции в том, что расстояние между точками на прямой, пересекающей оси вращения промежуточного ролика и тороидальных поверхностей, всегда одинаковое. А значит, не нужна цепь – один ролик вращается, одним краем касаясь малого радиуса конуса, а другой – большого, обеспечивая изменение передаточного отношения. Нет ни цепи, ни ремня, при этом размер точки контакта невелик, но постоянен, контактные поверхности можно изготовить из твердых материалов, а роликов использовать несколько – для увеличения площади контакта.


На практике такую технологию применял только Nissan на своих вариаторах Extroid, ставившихся на ряд мощных моделей вроде не особо распространенных у нас на рынке Cedric и Skyline. На этом пока что все закончилось.

Тороидальные вариаторы выглядят сложнее традиционных – приходится использовать две последовательных передачи для обеспечения нужного динамического диапазона. Проблема в том, что из-за необходимости применять очень дорогой и износостойкий материал для роликов, трансмиссия оказалась дорогой, сопоставимой по цене с традиционными АКПП с «бубликом» и планетарными редукторами.

Впрочем, прогресс не стоит на месте, и очень возможно, что у перспективного Extroid появятся более доступные наследники.


На фото: вариатор Nissan Extroid

Варианты без трения

Сейчас все серийные конструкции вариаторов передают крутящий момент за счет трения в зоне контакта цепи, ремня или роликов, но уже существуют наработки, позволяющие отказаться от передачи трением и воспользоваться возможностями зубчатого зацепления, а значит, повысить КПД и уменьшить износ рабочих элементов конструкции. Причем они есть как для конструкций с цепью, так и для тороидальных вариаторов.

Особый профиль зубьев позволит уменьшить давление в точке зацепления и при этом иметь возможность так же плавно менять передаточное отношение. Вариаторы с цепью и дополнительным натяжным роликом уже сейчас могут обеспечить отсутствие проблем с КПД у передачи в одном из крайних положений валов, но этого недостаточно, чтобы получить преимущество перед более компактными схемами с двумя раздвижными шкивами. До практического применения этой схемы, впрочем, дело пока что не дошло – только до опытных моделей и теоретических изысканий.

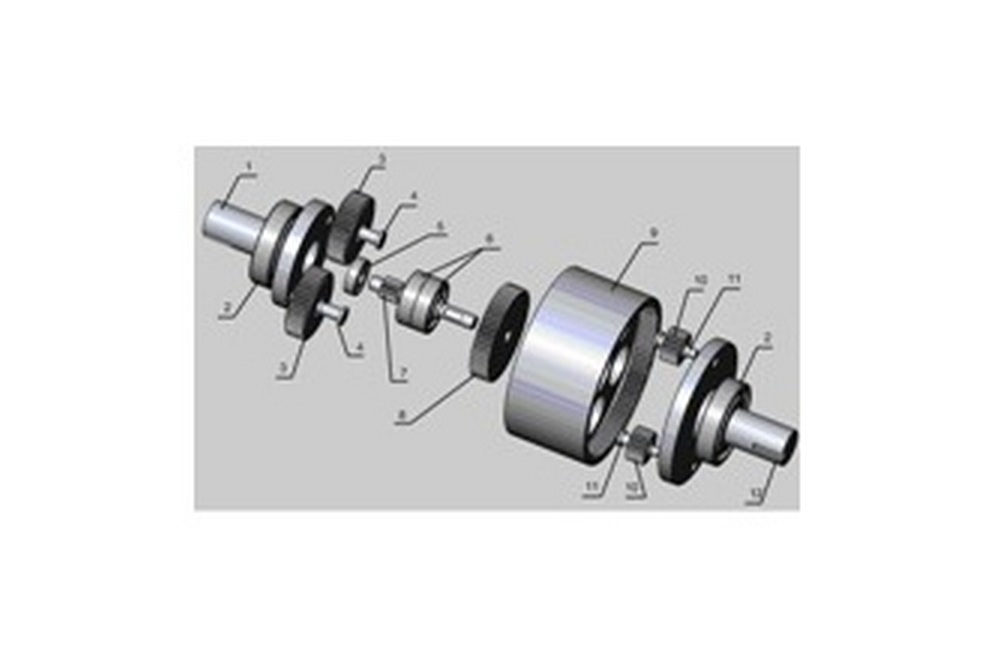

В частности, в прошлом году патент на зубчатый вариатор с постоянным зацеплением оформил профессор К.С. Иванов из Казахского института механики и машиностроения. Возможно, именно этот вариант и есть будущее бесступенчатых трансмиссий.

Pic.3,1 (1).jpg


На фото: зубчатый вариатор К.С. Иванова, фото: sovmash.com
